Introduction

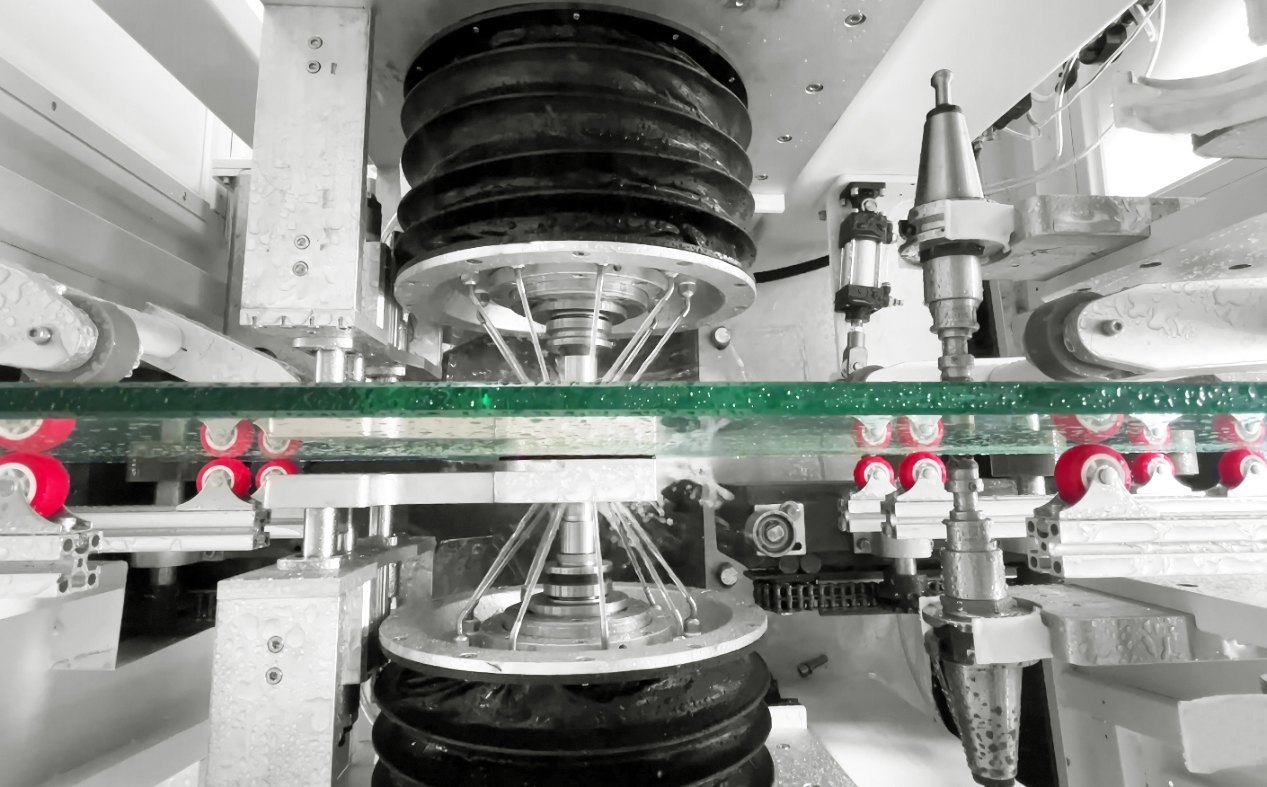

Dans le traitement profond du verre moderne, technologie de fraisage de verre joue un rôle décisif dans le forage, la fente et la mise en forme de contours complexes. Des façades architecturales aux appareils ménagers, les exigences de précision continuent d'augmenter à mesure que les composants en verre deviennent plus minces, plus grands et plus exigeants sur le plan structurel, ce qui entraîne le besoin d'équipements de traitement du verre architectural avancés.
Lorsque les fabricants de verre à moulin CNC, la précision d'usinage est souvent attribuée à la qualité de programmation, la sélection d'outillage ou l'expérience de l'opérateur. Cependant, la température de la machine reste une variable systémique largement sous-estimée. Les changements thermiques influent non seulement sur la stabilité de coupe, mais aussi sur l'alignement structurel et la répétibilité à long terme.
Ce problème devient particulièrement critique dans les applications à haute consistance telles que le verre architectural, les panneaux d'appareils ménagers et la production de fraises de verre pour boîtiers de douche, où même de petits écarts dans l'espacement des trous ou la qualité des bords peuvent entraîner une défaillance d'assemblage ou des risques cachés de cassure.
Comment la température de la machine affecte le processus de fraisage de verre CNC
Sources de chaleur pendant le fraisage de verre CNC
La génération de chaleur dans la fraisage de verre CNC n'est pas accidentelle; Il est inhérent au processus. La rotation rapide de la broche combinée au contact abrasif entre les outils et le verre crée une chaleur de frottement continue. Dans une ligne de production de verre automatisée, le fonctionnement continu à long terme entraîne également une augmentation progressive de la température systémique.
Expansion thermique et déformation structurelle des composants clés
Toutes les structures de machines répondent aux changements de température. Même une expansion thermique microscopique dans les broches, les poutres transversales ou les rails de guidage peut altérer le positionnement relatif. Au fil du temps, ces micro-déformations s'accumulent et affectent directement la précision et la répétibilité du positionnement CNC.
Lors du forage de trous en verre de haute précision ou de séquences de fraisage complexes, de petits écarts positionnels s'amplifient à travers le panneau en verre. Cet effet cumulatif est particulièrement problématique dans le forage et le fraisage de verre de haute précision, où la symétrie et la tolérance d'espacement sont étroitement contrôlées.
Exigences de température idéales pour la fraisage de verre de haute précision
Environnement de fonctionnement recommandé et normes de stabilité
La température ambiante stable réduit la dérive causée par les changements diurnes et saisonniers pendant la production continue.
Cependant, le contrôle ambiant seul n'est pas suffisant. Plus critique est l’adaptabilité inhérente de la machine aux variations de température. Les équipements conçus avec compensation thermique en tête dans les machines CNC maintiennent la précision même lorsque les conditions environnementales ne sont pas parfaitement contrôlées.
Pourquoi la stabilité à la température est plus importante que la basse température
Le traitement du verre est beaucoup plus sensible aux changements de température que les valeurs de température absolue. Un état thermique stable permet à la structure de la machine d'atteindre l'équilibre, préservant la cohérence dimensionnelle tout au long du cycle de production.
Contrairement au travail des métaux, verre moulin cnc réussir ne permet pas de corriger facilement les erreurs de contrainte thermique après le processus. Une fois que des écarts de forage ou de fraisage se produisent, les processus en aval tels que le polissage ou le trempage ne peuvent pas compenser pleinement.
Impact systémique de la température de la machine sur la qualité du verre fini
Offsets initiaux dans la précision dimensionnelle et la cohérence des trous
Le premier symptôme visible d'instabilité thermique est l'écartement inconsistent de trou à trou dans les panneaux de verre multi-trous. Bien que les écarts individuels puissent sembler négligeables, leur effet cumulatif devient critique dans les agencements de forage à haute densité.
Les produits avec des tolérances d'assemblage strictes, tels que le verre d'enceinte de douche, rendent ces décalages immédiatement visibles lors de l'installation.
Réactions en chaîne affectant la qualité des bords et la finition de surface
Des trous ou des contours mal alignés introduisent une concentration de contrainte localisée. Même un écart de contour mineur modifie l'engagement de l'outil et la pression de contact, augmentant le risque de micro-puces pendant le fraisage.
Par conséquent, la prévention du découpage des bords dans la fraisage du verre devient considérablement plus difficile lorsque l’état thermique de la machine est instable. En conséquence, la charge sur les processus de broyage et de polissage ultérieurs augmente, réduisant ainsi l'efficacité et le rendement globaux.
La rupture du verre et les risques de qualité cachés
Lorsque les contraintes thermiques se chevauchent avec les contraintes mécaniques, des micro-fractures latentes peuvent se former. Ces défauts sont particulièrement dangereux dans le verre grand format ou ultra-mince.
Dans de nombreux cas, la cassure ne se produit pas immédiatement mais plus tard pendant le transport, l'installation ou l'utilisation finale, créant des risques de qualité cachés.
Pour atténuer ces risques, il est nécessaire de concevoir des équipements spécialisés. Voici une comparaison de la façon dont les modèles de base de BLM Automatic Machine répondent aux exigences de haute précision:
| Caractéristique | Perçage en verre & Fraiseuse & Polisseur A92 | Perçage vertical & Fraisage & Polisseur A71X |
| Structure | Type de portail horizontal | Conception verticale à économie d'espace |
| Stratégie thermique | Cadre à inertie thermique élevée pour résister aux fluctuations rapides. | Dissipation naturelle de chaleur par drainage vertical du liquide de refroidissement. |
| Spécifications de broche | Broches refroidies à l'eau haute puissance. | Broche électrique de 12 000 tr/min avec refroidissement intégré. |
| Gamme de traitement | Idéal pour les lots à grande échelle et les appareils ménagers. | Dimension maximale du verre jusqu'à 4200x2500mm (A71X-4225). |
| Avantage principal | Perçage, fraisage et polissage intégrés en un cycle. | Lecture de codes à barres en ligne Intégration ERP pour le positionnement automatique. |
Méthodes de contrôle de la température de la machine dans la fraisage du verre
Conception du système de refroidissement sur mesure pour la fraisage du verre
Les systèmes de refroidissement par eau de broche jouent un rôle clé dans la stabilisation de la température pendant le forage et la fraisage continus. Un bon débit de liquide de refroidissement réduit l'augmentation de la température de l'outil et maintient des conditions de coupe constantes.
Pour les machines avec des configurations multi-broches, les systèmes de refroidissement doivent être adaptés au rythme de traitement pour éviter une distribution thermique inégale.
Impact de la conception structurelle de l'équipement sur la stabilité thermique
Les machines avec des structures de type gantry et des cadres à grande échelle présentent une inertie thermique plus élevée. Cela réduit l'ampleur de la déformation causée par les fluctuations de température.
Les conceptions à haute rigidité garantissent également que la dilatation thermique se produit uniformement plutôt que localement, minimisant la perte de précision.
Stratégies systémiques de gestion de la température pendant le traitement
L'optimisation de la vitesse de broche et de la vitesse d'alimentation aide à contrôler l'entrée de chaleur. Le traitement continu accumule de la chaleur différemment du fonctionnement intermittent, ce qui nécessite des stratégies de gestion différentes.
Les lignes automatisées modernes reposent de plus en plus sur la logique du programme et le contrôle piloté par le système plutôt que sur l'expérience manuelle pour gérer les risques liés à la température.
Des solutions systémiques du point de vue d'un fournisseur d'équipement

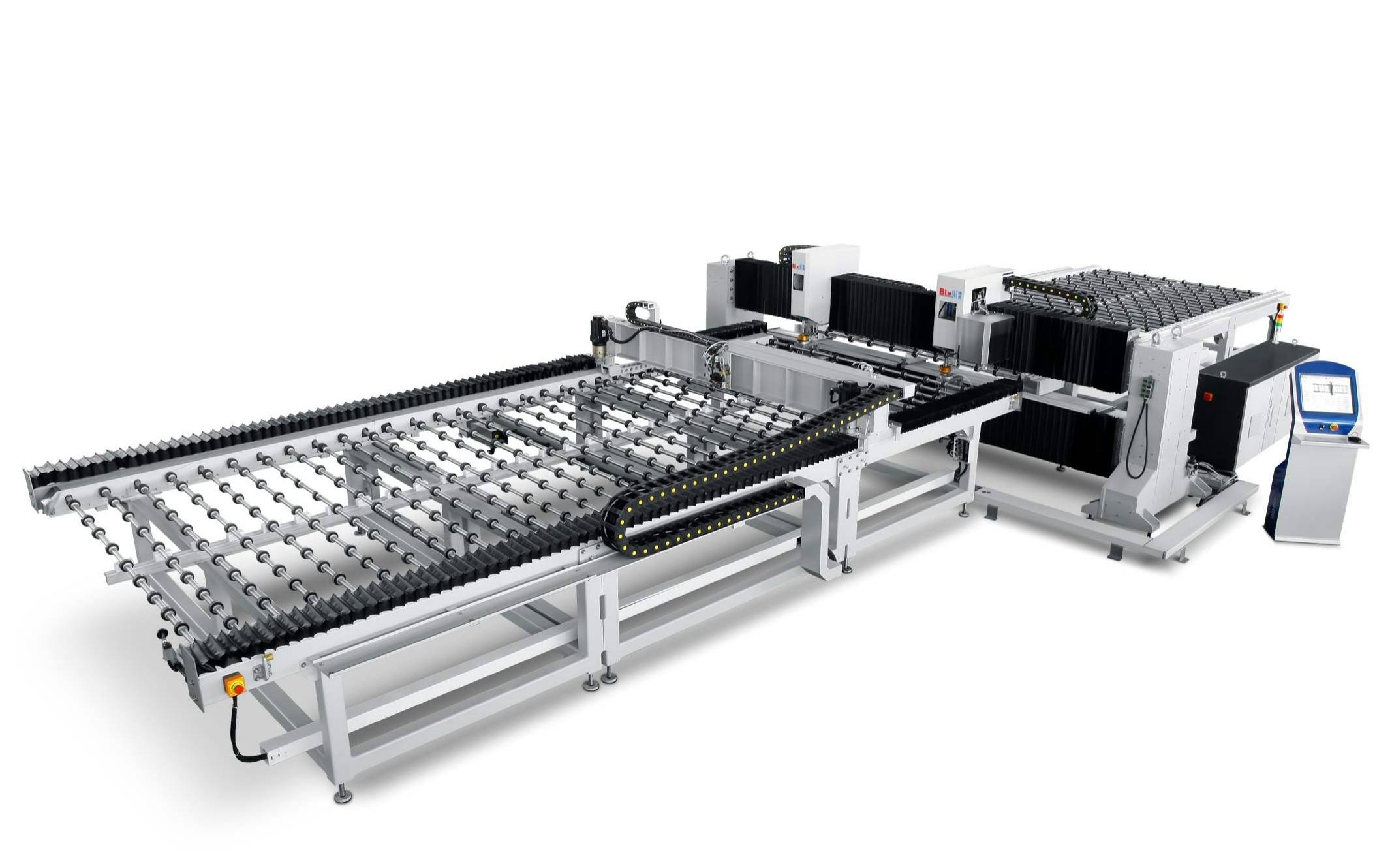

Du point de vue de la conception des équipements, la stabilité thermique doit être prise en compte au niveau du système. Par exemple, forage et Fraiseuse & La machine de polissage A92 intègre le forage, le fraisage et le polissage dans une structure rigide de grand format, réduisant la déformation thermique cumulative pendant de longs cycles de production. Son approche de traitement intégré minimise la manipulation intermédiaire, ce qui stabilise davantage le comportement thermique pendant l'architecture et machine de fraise de verre de boîtier de douche traitement.
De même, le forage vertical et Fraisage & La machine de polissage A71X adopte une disposition structurale verticale qui améliore la dissipation de chaleur et maintient la précision de position lors du traitement de grands panneaux de verre. Sa configuration multi-outils permet un fonctionnement stable même sous une durée d'exécution prolongée, ce qui le rend adapté aux lignes de production à haute cohérence.
Ces conceptions démontrent comment le contrôle de la température est intégré dans l'architecture de l'équipement plutôt que traité comme un dispositif externe.
Conclusion
La température de la machine influe sur la précision de fraisage de verre CNC par la déformation structurelle, les décalages de station et l'accumulation de contraintes. Son impact s'étend au-delà de la précision d'usinage immédiate à la fiabilité à long terme du produit et à la cohérence du rendement.
Pour les fabricants qui recherchent des solutions de fraisage de verre CNC stables et de haute précision avec une fiabilité thermique à long terme, BLM Automatic Machine propose des conceptions d'équipements au niveau du système qui intègrent le contrôle de la température à chaque étape du traitement profond du verre.
FAQ (questions fréquentes)
Q: Quel type d'équipement est le meilleur pour la stabilité thermique à long terme?
R: Les machines avec des cadres rigides, un refroidissement optimisé et des fonctions de traitement intégrées sont plus résistantes à la déformation thermique sur de longs cycles de production.
Q: Les systèmes de refroidissement peuvent-ils éliminer complètement la déformation thermique?
R: Les systèmes de refroidissement réduisent l'accumulation de chaleur, mais doivent fonctionner de concert avec la conception structurelle et le contrôle du processus pour atteindre une stabilité totale.
Q: Comment la température influe-t-elle sur les performances de la fraise de verre de l'enceinte de douche?
R: L'instabilité de la température peut provoquer des erreurs d'espacement des trous et des défauts de bord, qui sont critiques dans la précision de l'assemblage du verre de douche.
Q: Pourquoi la température de la machine affecte-t-elle la précision de fraisage de verre CNC?
R: Les changements de température provoquent une expansion thermique des composants de la machine, ce qui entraîne un écart de position et une répétibilité réduite pendant le forage et la fraisage.
Q: La basse température est-elle meilleure pour les fraises de verre?
R : Pas nécessairement. La température stable est plus importante que la basse température parce que le traitement du verre est sensible aux fluctuations de température.
